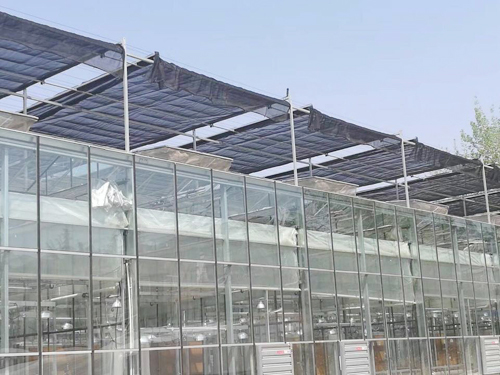

內、外遮陽保溫系統是溫室的重要組成部分,一般采用鋼索或齒輪齒條的驅動方...
立即訂購

內、外遮陽保溫系統是溫室的重要組成部分,一般采用鋼索或齒輪齒條的驅動方式。

安裝內外遮陽系統注意事項:

1、內外遮陽網的壽命

要說維護內外遮陽系統,首先就要選擇質量?jī)?yōu)異的遮陽網,不能選擇質量劣質的扁絲網,因?yàn)楸饨z網一般是回收料加工制作的。外遮陽網一般選擇75%遮陽率的圓絲網,內遮陽網一般選擇65%或者75%的鋁箔網。

2、內外網切勿安裝錯誤

之所以有這個問題,是因?yàn)橹霸诙魇┦┕さ臅r(shí)候,建設方非要讓我內網外用,外網內用。如果是外網內用,倒還問題不大,但是內網外用,那就是錯誤了,會降低使用壽命。

3、內外網及時收攏

內外遮陽網在安裝完畢后要及時收攏(及時沒有通電也是可以收攏起來的),尤其是內遮陽網在安裝好沒有安裝四周覆蓋材料的時候,要及時收攏,以免大風撕裂網子。即使在整個溫室工程完工后,在遇到大風天氣也需要及時收攏外遮陽網,及時關閉門窗。

4、內外網安裝時要松緊合適

內外遮陽網都有收縮性,如果是外遮陽網的話,收縮率大。如果質量?jī)?yōu)異的遮陽網廠家加工好后由有一道“熱處理”,對遮陽網進行預收縮處理。因?yàn)檎陉?yáng)網的收縮性,在固定內外遮陽網的時候,要松緊適合,切勿過緊或過松。

下面主要介紹齒輪齒條的安裝。

一、內(外)遮陽系統托(壓)幕線的布置

托(壓)幕線沿幕布運行方向均勻布置,托幕線每500mm—道,內遮陽壓幕線每1OOOmm—道,外遮陽托壓幕線每500mm—道,沿幕布運動方向從一端拉幕梁通長拉到另一端拉幕梁,中間在桁架弦桿或中間橫梁上支撐并固定。為提高溫室大棚外遮陽系統的穩定性和抗風能力,在溫室大棚外遮陽建設安裝中遮陽幕外兩側的托幕線應用聚酯涂層鋼纜或鍍鋅鋼絲繩代替。其在拉幕梁上的固定一端用緊線器,另一端先在拉幕梁上纏繞兩圈后,再用鋼絲繩夾固定。安裝中可用扳手轉動緊線器轉軸拉緊聚酯涂層鋼纜或鍍鋅鋼絲繩。為防止聚酯涂層鋼纜或鍍鋅鋼絲繩下垂,幕布側邊平直,可在拉緊聚酯涂層鋼纜或鍍鋅鋼絲繩后再用自攻釘在每個側邊立柱上加固。如果溫室分成兩個以上的獨立拉幕分區,兩個分區相鄰側邊的聚酯涂層鋼纜或鍍鋅鋼絲繩間距要大于300mm,以兩個分區遮陽幕運動時互不影響。如為內遮陽時,兩個分區之間可采用密封兜連接。托(壓)幕線的布置如下圖所示。

二、驅動機構的安裝

驅動機構由電機、驅動軸、拉幕齒輪齒條、推桿、支撐滾輪和活動邊以及各種連接件組成。

1.拉幕支撐滾輪的安裝

拉幕支撐滾輪安裝于溫室橫梁或桁架上,用支撐滾輪抱箍用螺栓或ST5.5mmX25mm自鉆自攻釘固定于溫室橫梁或桁架弦桿,如下圖所示。

2.減速電機的安裝

電機安裝于連棟溫室大棚拉幕機平面臨近的立柱上,安裝高度按設計功能確定。安裝電機采用電機支座通過螺栓固定于立柱上。

3.驅動軸的安裝

驅動軸使用1"熱鍍鋅焊接鋼管,通長布置,一端和減速電機通過鏈?zhǔn)竭B軸器相連,中間用軸支座支撐。驅動軸連接采用套管式螺栓固定軸接頭,以加強驅動軸的剛度和同步性。在安裝驅動軸時需在有齒條的位置事先將齒輪套在驅動軸上。

4.齒輪齒條及推桿的布置安裝

推桿的間距應控制在3m左右,推桿與拉幕齒條連接,連接方式如下圖所示。

三、溫室大棚內(外)遮陽系統遮陽幕布的安裝

將遮陽幕布平鋪在托(壓)幕線之間,對綴鋁遮陽網要注意鋁箔反光面朝外。拉鋪幕布過程中要隨時注意觀察,避免幕布刮到尖銳物體上。拉平遮陽幕,保持兩端的下垂長度基本相同。

首先,固定遮陽幕活動端,即將幕布與活動邊型材連接,再安裝遮陽幕固定端。注意在固定遮陽幕時要將遮陽幕的邊撐平,不得出現褶皺。對于鋁(鋼)管驅動的遮陽系統,遮陽幕布在鋁(鋼)管上的固定主要依靠大定位導向夾和小定位導向夾。大小定位導向夾的安裝間距均為lm,在托(壓)幕線同時出現的位置安裝大定位導向卡,只有托幕線的位置安裝小定位導向卡。對于鋁合金型材驅動的遮陽系統,遮陽幕布與活動邊型材的固定通過卡簧來固定,活動邊型材在托幕線上來回運動依靠定位卡絲定位。定位卡絲分為上定位卡絲和下定位卡絲,下定位卡絲安裝于有托幕線的位置,間距為500mm;上定位卡絲安裝于有壓幕線的位置,間距為1000mm。

遮陽幕固定邊的安裝根據骨架的結構不同而有所不同。溫室大棚骨架有橫梁時,應先將幕布纏繞在橫梁上,然后再用不銹鋼絲將其綁扎在橫梁上;溫室大棚結構沒有橫梁時,可以使用鋼絲繩、邊線固定架以及塑料膜夾等安裝幕布固定邊,如下圖所示。

遮陽幕的兩側邊繞過外側聚酯涂層鋼纜后,應下垂500mm左右。為了使幕布在打開、收攏過程中側邊均勻折疊、平穩移動,在距離幕布下端約5-10cm的位置內遮陽應安裝配重。內遮陽配重包括2片鋼制配重片和1套M6mmX10mm的螺栓螺母,安裝時應在幕側邊同水平位置做標記,用2片配重在標記的位置夾住遮陽幕,將螺栓穿過幕布后擰緊。螺栓不會松動,配重安裝間距一般為30-40cm。安裝外遮陽掛鉤時需要在安裝掛鉤高度設置一道聚酯涂層鋼纜,用掛鉤將幕布鉤掛在鋼纜上,外遮陽掛鉤間距一般為30-40cm。

四、連接配電控制箱、運行調試

在幕布處于展開狀態時,用六方扳手打開電機限位蓋,將處于關閉的限位軸與觸點開關接觸,松開開啟限位軸,打開電源收攏幕布,當幕布寬度收攏到還有50mm時關閉電源,將限位軸移動到觸點開關后擰緊。反復開啟,觀察溫室大棚中幕布的情況,視情況重復上述動作。
